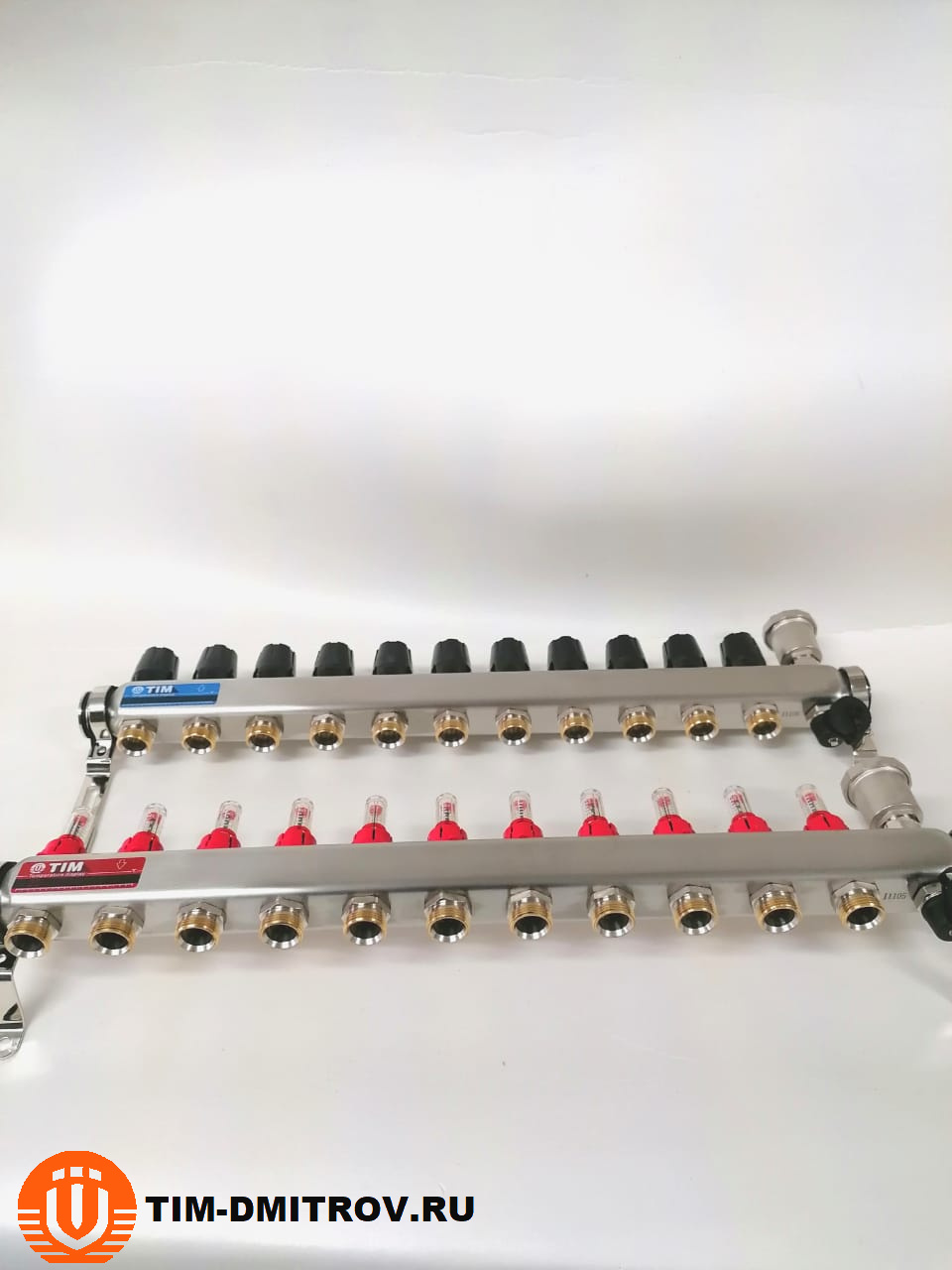

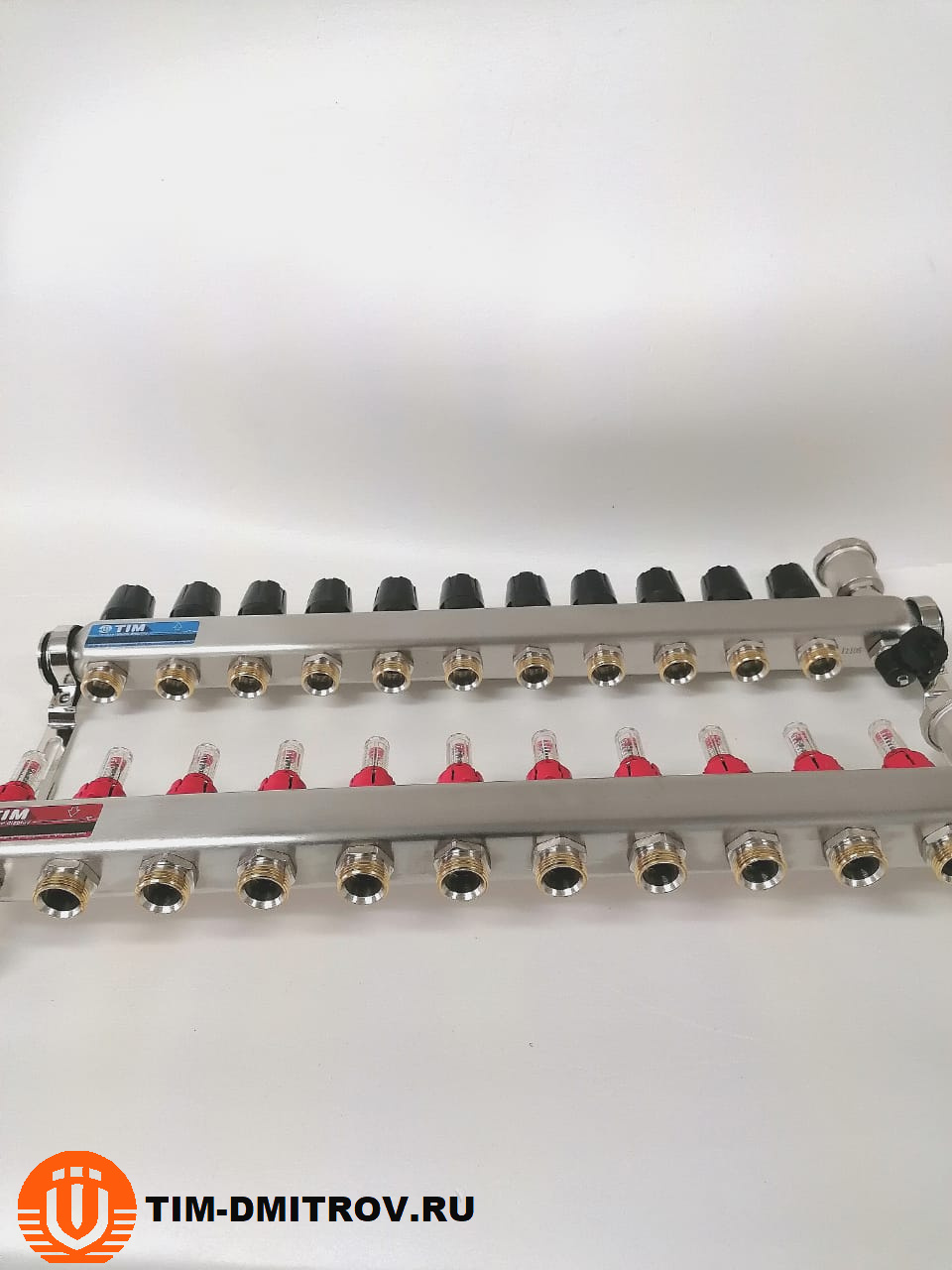

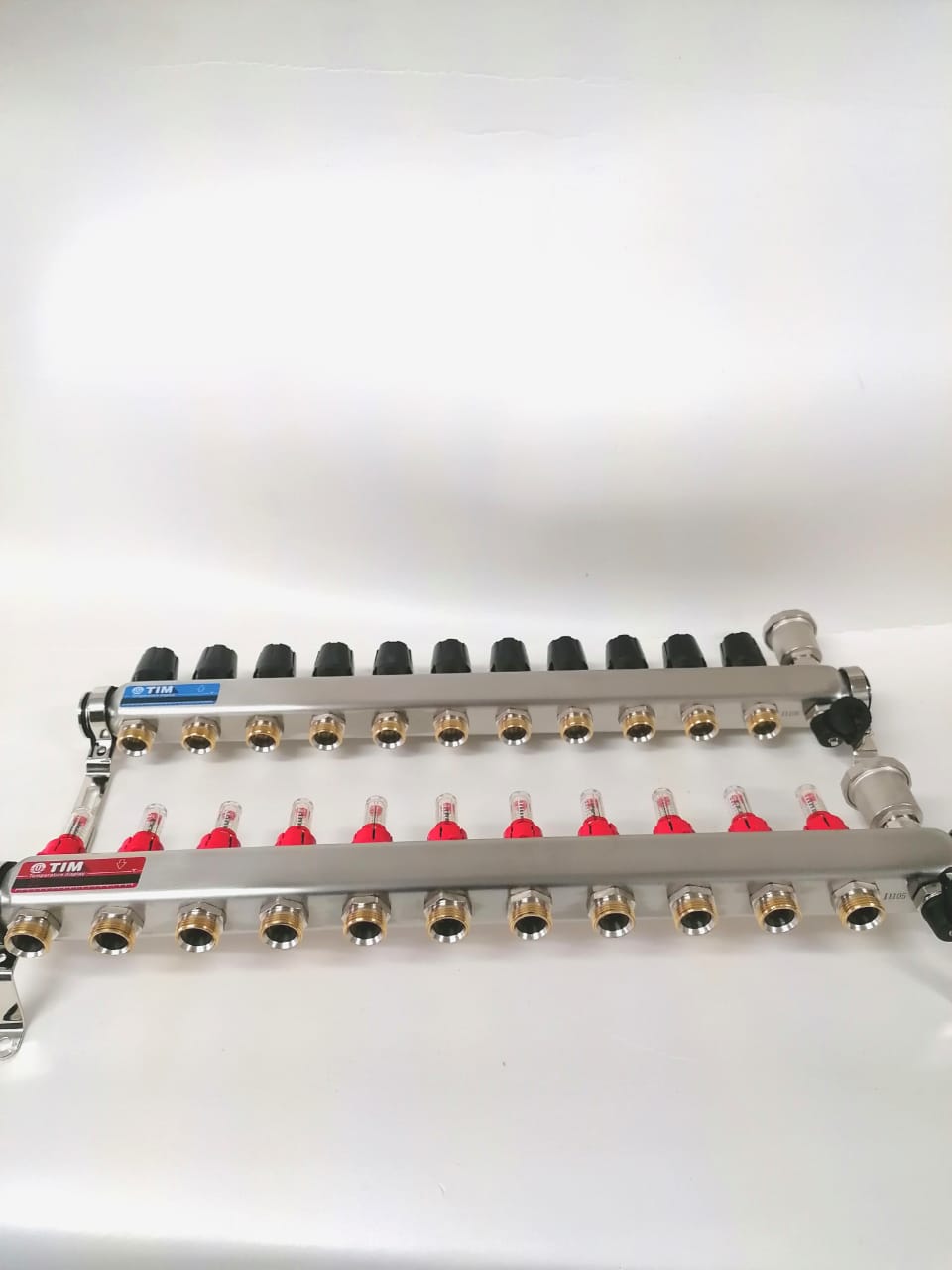

Коллекторная группа с расходомерами "КВАДРАТ", из нержавеющей стали, 1", 11 ходов, комплектован: автовоздухоотводчик, сливной кран
Коллектор c расходомером используются в системах водяного напольного отопления для распределения и регулирования рабочей среды в системе.
Коллекторные блоки из нержавеющей стали служат для распределения потока транспортируемой среды по контурам системы напольного отопления, рассчитан на применение в системах водяного отопления с максимальной рабочей температурой 70 °C и давлением до 6 бар включительно.

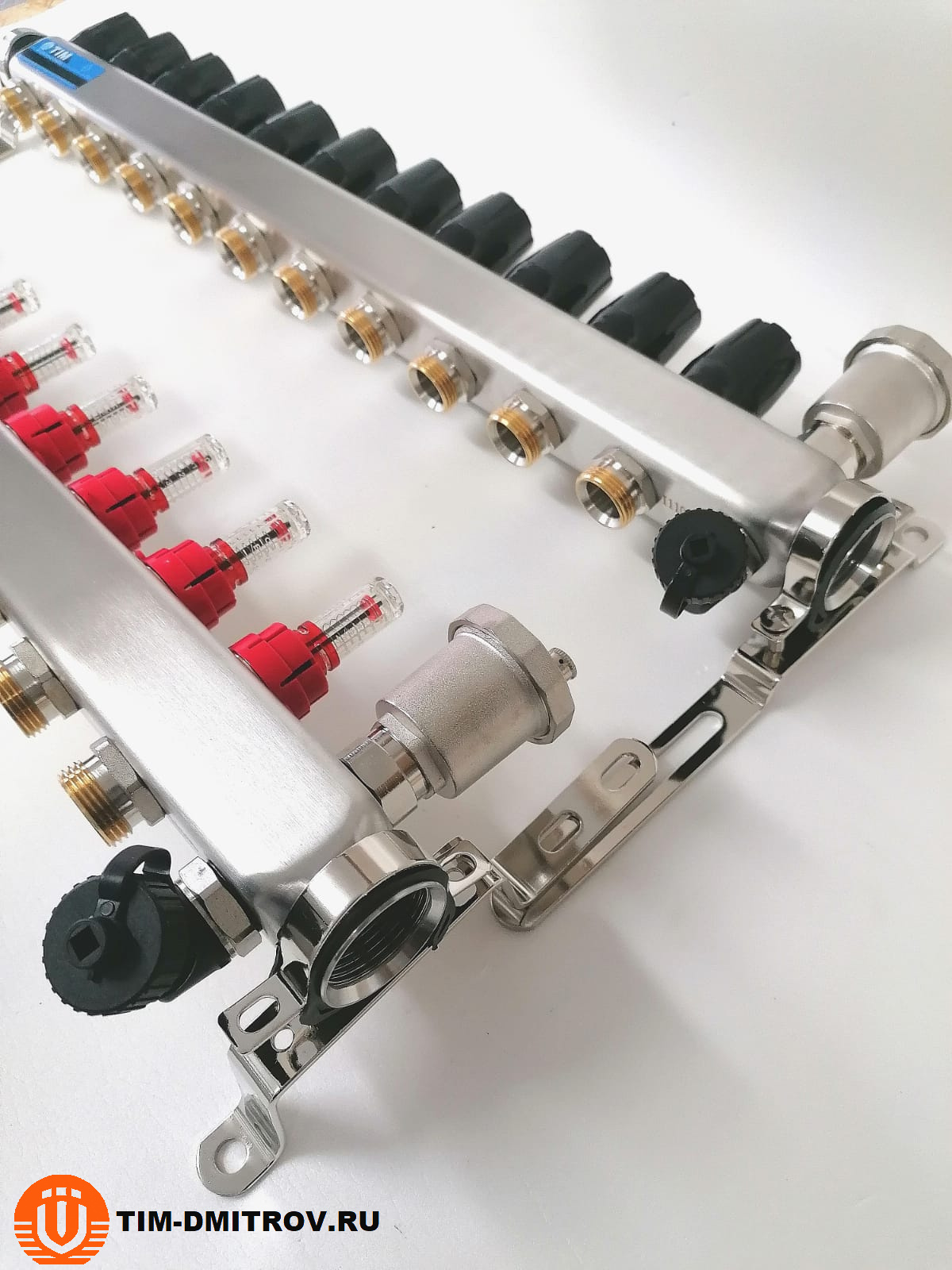

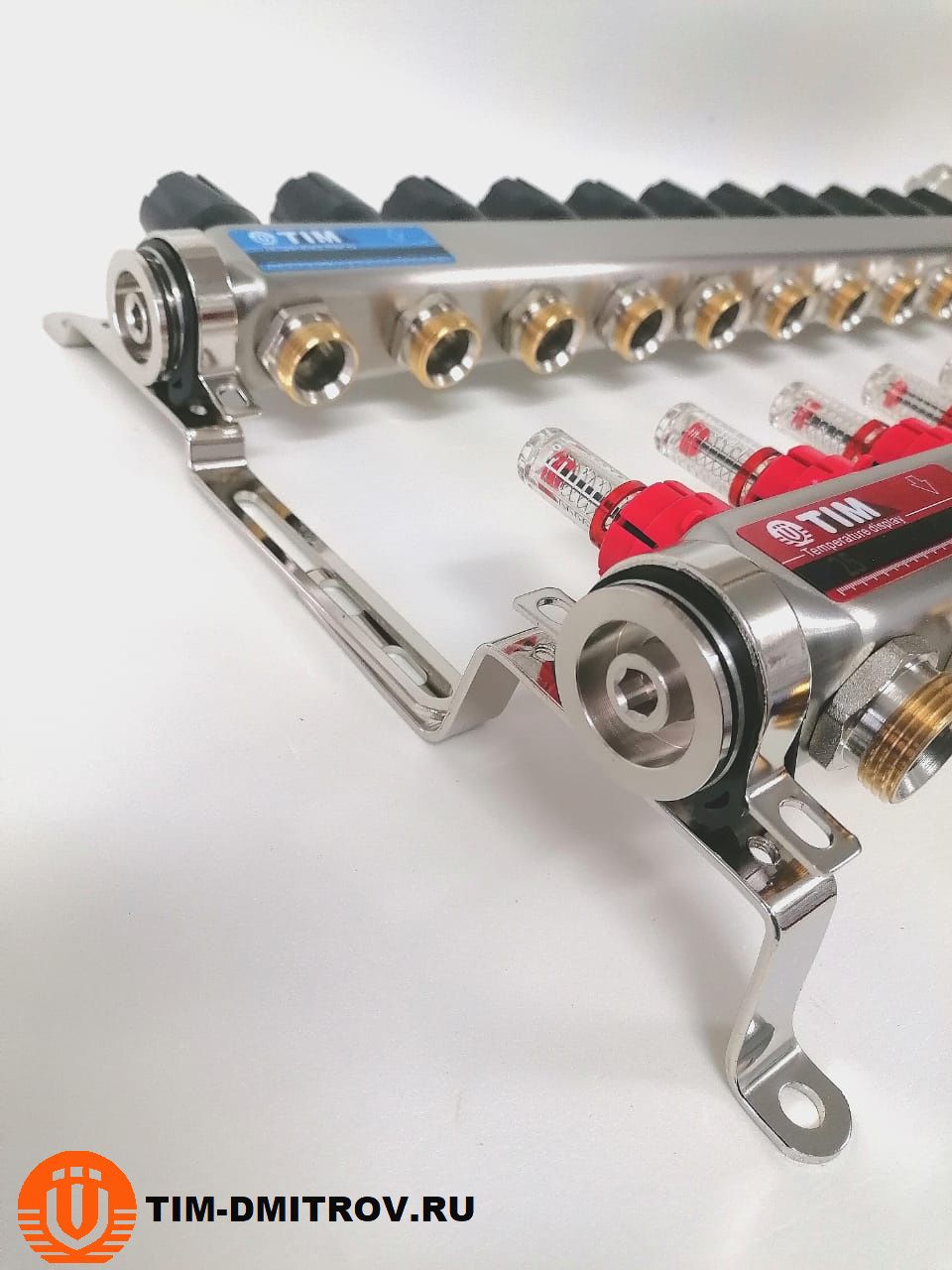

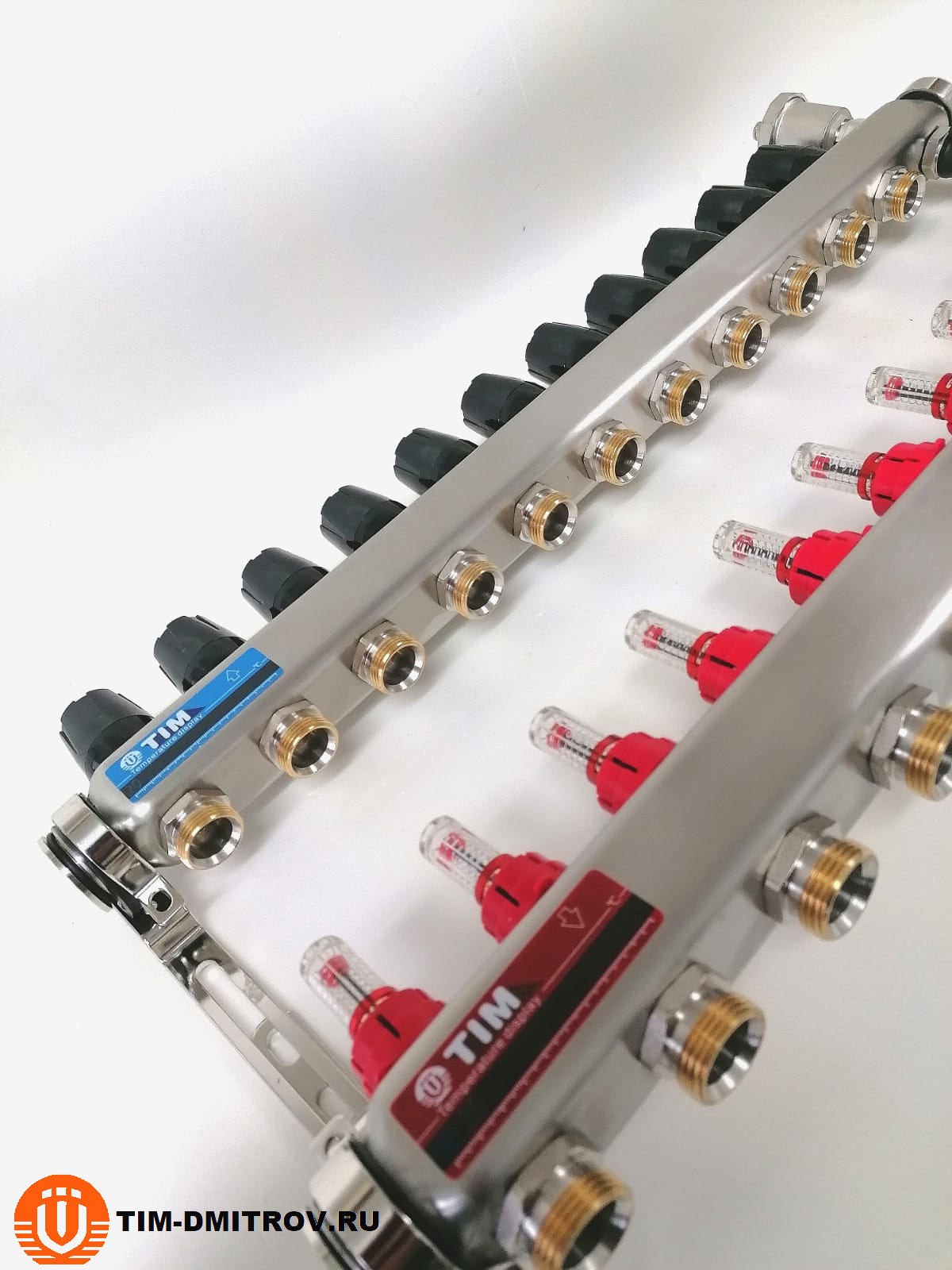

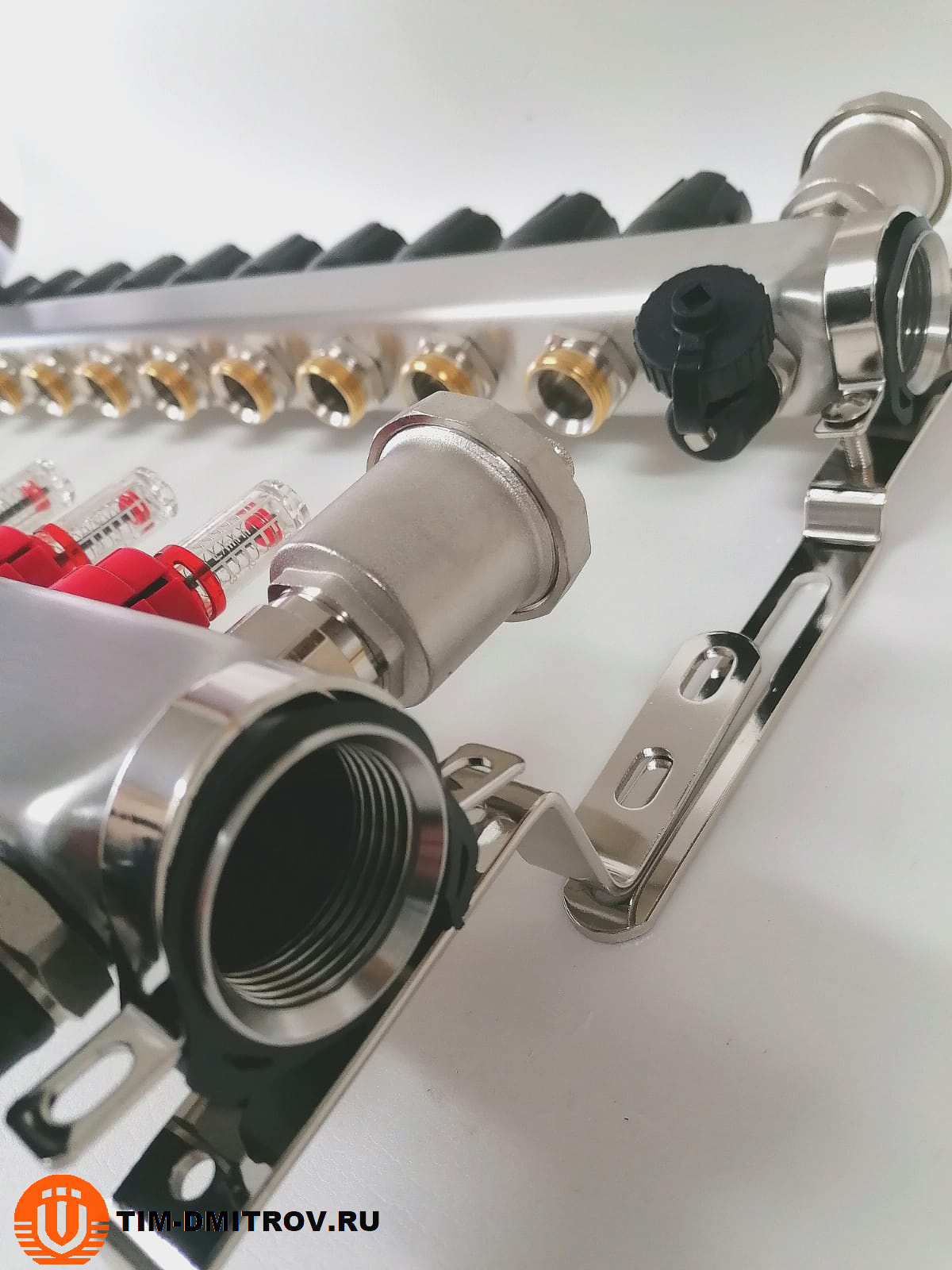

Коллекторная группа объединяет в себе подающий и обратный коллекторы из нержавеющей стали AISI 304, ручные настроечные клапаны с расходомерами (ротаметрами), регулирующие клапаны (с возможностью установки электротермического сервопривода), пробки коллекторов и крепежные кронштейны из оцинкованной стали. В состав блока не входят элементы сервисной группы.Данные коллекторные блоки можно использоваться в системах, где в качестве теплоносителя используется вода либо незамерзающие гликолевые смеси.Число выходов -- от двух до двенадцати. Присоединение трубных петель осуществляется с помощью фитингов 3/4" стандарта «евроконус».
Резьба под сервопривод клапана - М30х1,5
Максимальная температура воздуха, окружающего узел: 50 °С
Максимальная температура рабочей среды: 70 °С
Комплект поставки:
Подающий коллектор - со встроенными расходомерами (0.5 - 5 л/мин) , межосевое - 50 мм, выхода 3/4" евроконус, автоматический воздухоотводчик и сливной кран.
Обратный коллектор - со встроенными термостатическими вентилями , межосевое - 50 мм, выхода 3/4" евроконус, автоматический воздухоотводчик и сливной кран.
2 кронштейна со звукоизолирующими хомутами - межосевое - от 170 до 240 мм
Крепежные шурупы и дюбеля
Технический паспорт
Защитная упаковка
Балансировка петель производится с помощью настроечных клапанов с расходомерами.
Для балансировки при включенном циркуляционном насосе для каждой петли надо проделать следующие операции:
1-снять защитную гильзу клапана (красного цвета);
2 - полностью закрыть клапан, чтобы указатель расхода переместился на «0»;
3 - выставить требуемое по расчету значение расхода (в л/мин) по расходомеру;
4 –надеть защитную гильзу.
Коллектор с настроечными клапанами должен находиться на подаче, а с регулирующими клапанами - на обратке.Перед установкой сервоприводов на регулирующие клапаны, с клапанов следует снять регулировочный колпачок.После монтажа, система должна быть подвергнута испытаниям статическим давлением в 1,5 раз превышающим расчетное рабочее давление в системе, но не менее 6 бар.
Коллектор c расходомером используются в системах водяного напольного отопления для распределения и регулирования рабочей среды в системе.
Коллекторные блоки из нержавеющей стали служат для распределения потока транспортируемой среды по контурам системы напольного отопления, рассчитан на применение в системах водяного отопления с максимальной рабочей температурой 70 °C и давлением до 6 бар включительно.
Коллекторная группа объединяет в себе подающий и обратный коллекторы из нержавеющей стали AISI 304, ручные настроечные клапаны с расходомерами (ротаметрами), регулирующие клапаны (с возможностью установки электротермического сервопривода), пробки коллекторов и крепежные кронштейны из оцинкованной стали. В состав блока не входят элементы сервисной группы.Данные коллекторные блоки можно использоваться в системах, где в качестве теплоносителя используется вода либо незамерзающие гликолевые смеси.Число выходов -- от двух до двенадцати. Присоединение трубных петель осуществляется с помощью фитингов 3/4" стандарта «евроконус».
Резьба под сервопривод клапана - М30х1,5
Максимальная температура воздуха, окружающего узел: 50 °С
Максимальная температура рабочей среды: 70 °С
Комплект поставки:
Подающий коллектор - со встроенными расходомерами (0.5 - 5 л/мин) , межосевое - 50 мм, выхода 3/4" евроконус, автоматический воздухоотводчик и сливной кран.
Обратный коллектор - со встроенными термостатическими вентилями , межосевое - 50 мм, выхода 3/4" евроконус, автоматический воздухоотводчик и сливной кран.
2 кронштейна со звукоизолирующими хомутами - межосевое - от 170 до 240 мм
Крепежные шурупы и дюбеля
Технический паспорт
Защитная упаковка
Балансировка петель производится с помощью настроечных клапанов с расходомерами.
Для балансировки при включенном циркуляционном насосе для каждой петли надо проделать следующие операции:
1-снять защитную гильзу клапана (красного цвета);
2 - полностью закрыть клапан, чтобы указатель расхода переместился на «0»;
3 - выставить требуемое по расчету значение расхода (в л/мин) по расходомеру;
4 –надеть защитную гильзу.
Коллектор с настроечными клапанами должен находиться на подаче, а с регулирующими клапанами - на обратке.Перед установкой сервоприводов на регулирующие клапаны, с клапанов следует снять регулировочный колпачок.После монтажа, система должна быть подвергнута испытаниям статическим давлением в 1,5 раз превышающим расчетное рабочее давление в системе, но не менее 6 бар.
